Ecrans

MirtOS permet de connecter des écrans (LCD/OLED) sur le bue I2C.

Par défaut, les deux premières lignes sont utilisées au démarrage pour des informations de service.

Après le démarrage, les écrans sont commandés par les fonctions :

IDisplay([x,y,]text);

IClear();

Actuellement, deux types d'écrans sont supportés :

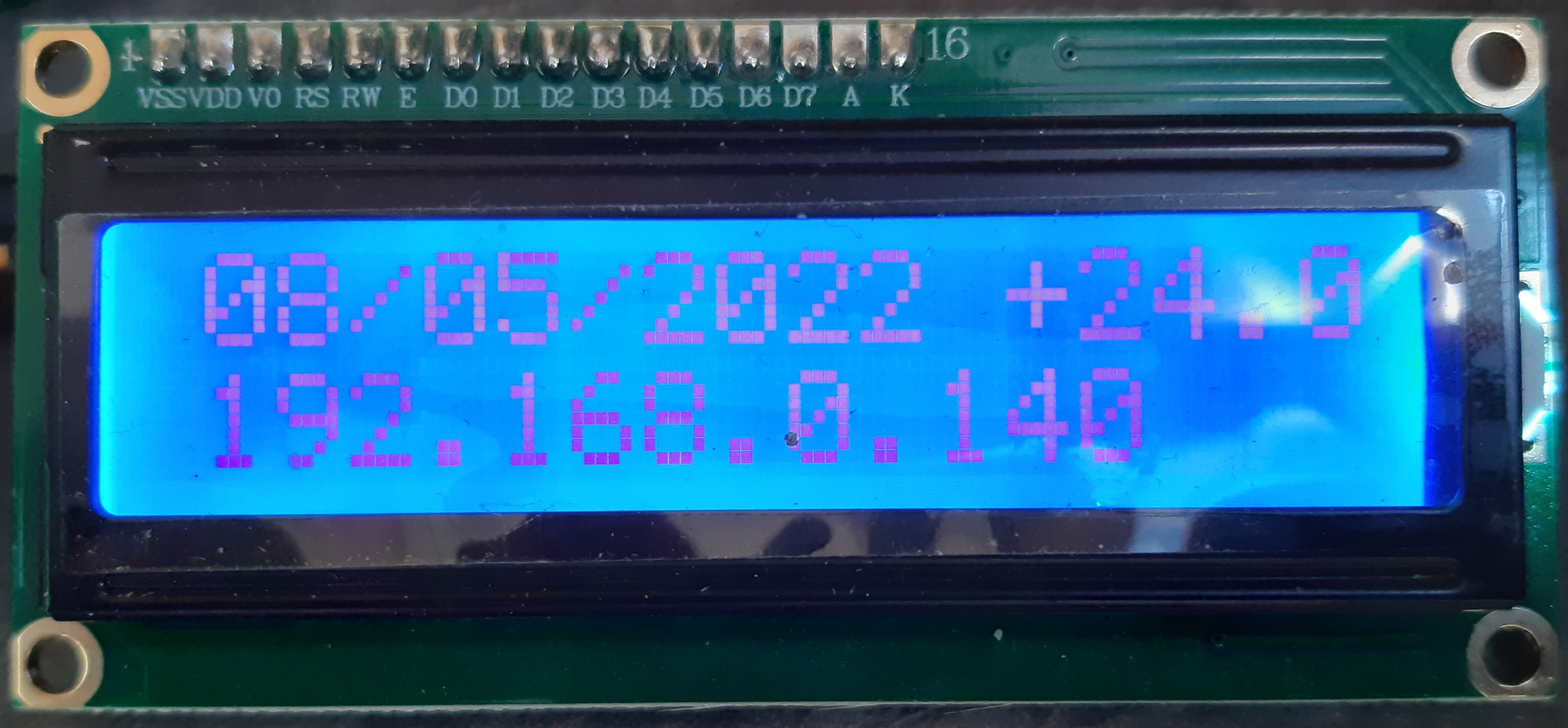

Ecran LCD

Ecran LCD 2 lignes de 16 caractères sur un adaptateur I2C :

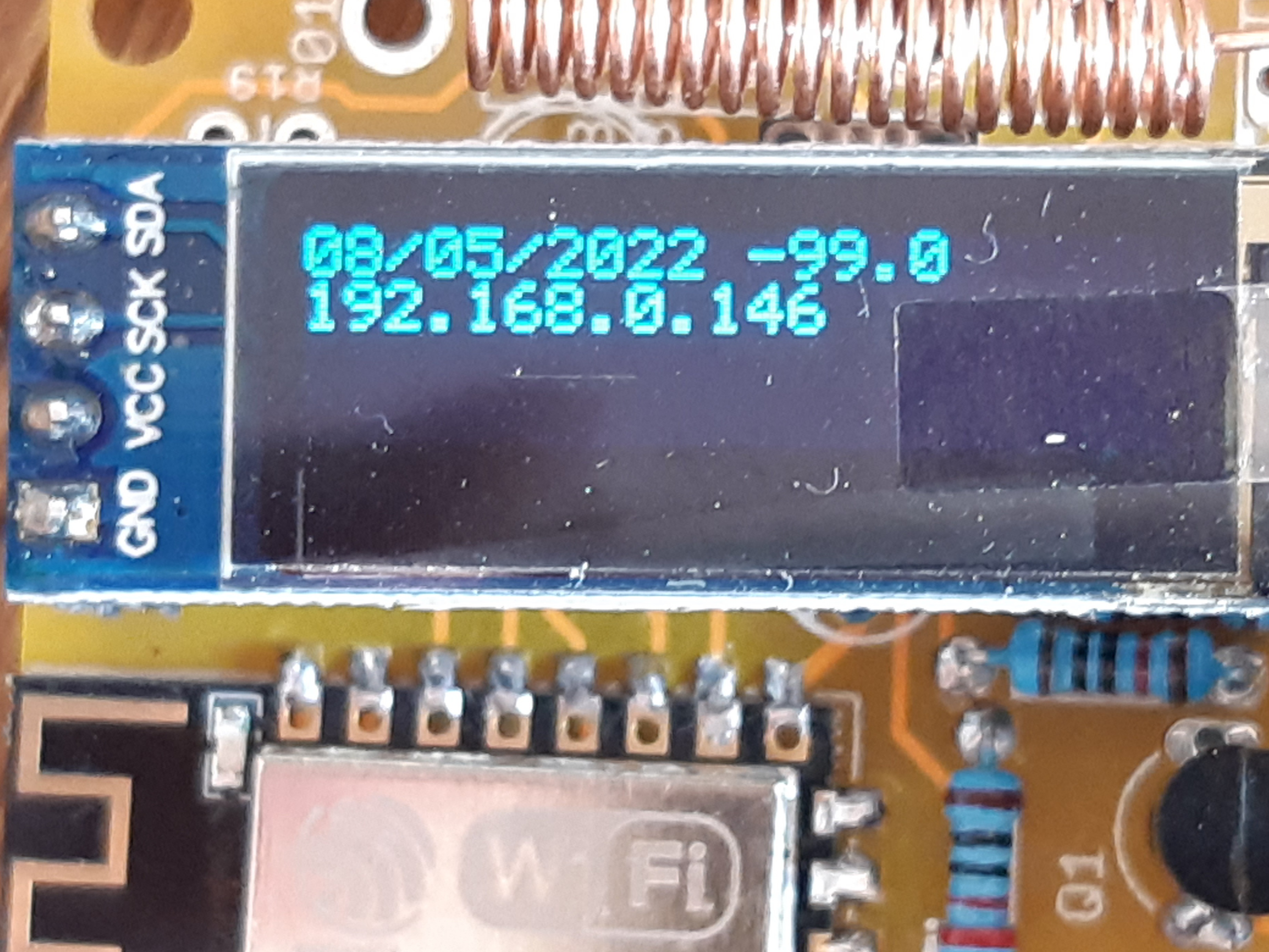

Ecran OLED

Divers écrans OLED sont supportés. Afin de spécifier le tye d'OLED connecté, il est nécessaire de le spécifier dans le config.ini dans la section [I2C] sur la variable OLED.

Les configurations possibles sont :

0 : Adafruit128x64, (Default value)

1: MicroOLED64x48  (WeMOS OLED Shield)

2: SSD1306_96x16

3: Adafruit128x32

4: Adafruit128x64

5: SH1106_128x64

Exemple :

[I2C]

OLED=0

Exemple d'écrans :

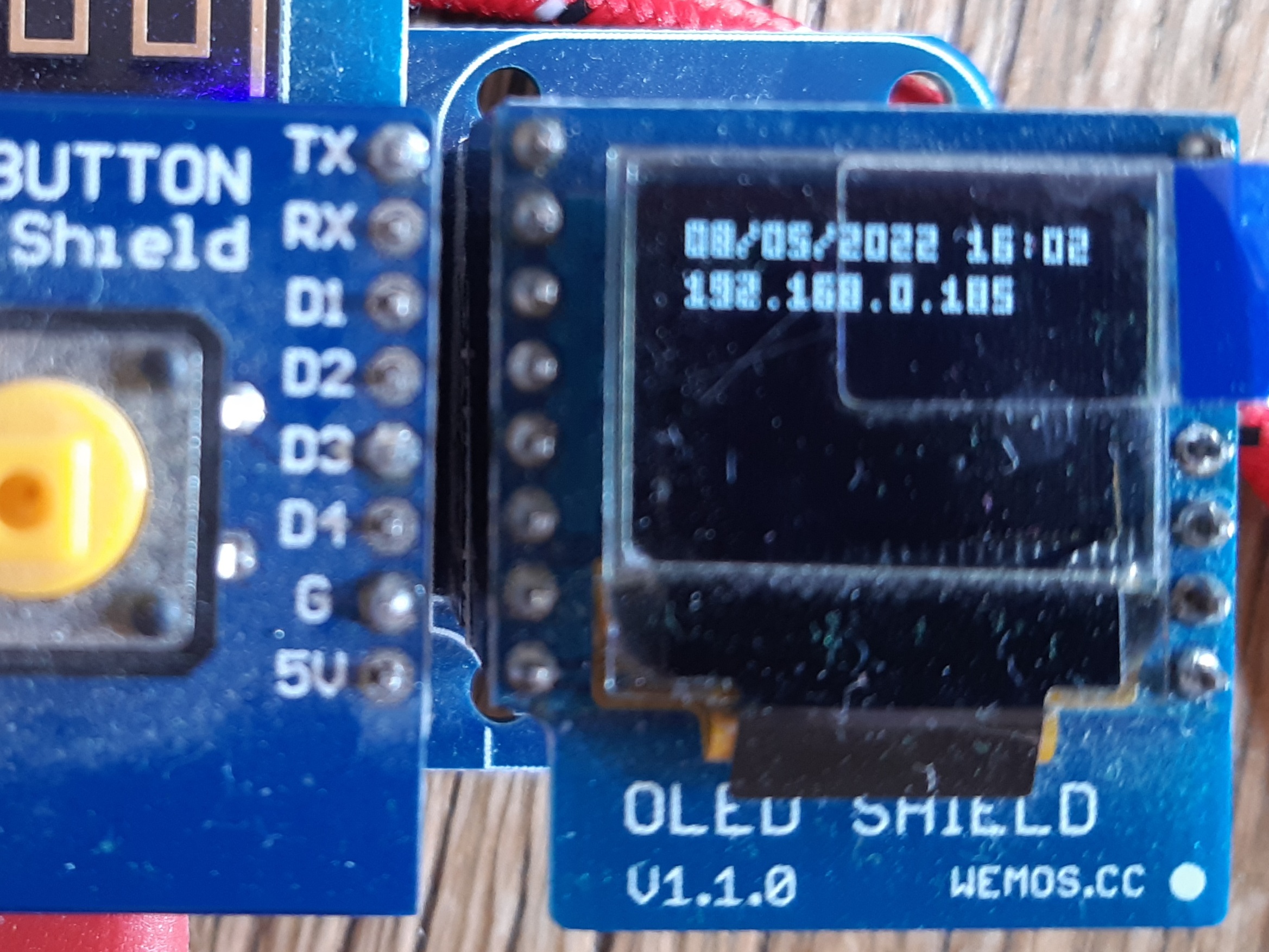

1: MicroOLED64x48  (WeMOS OLED Shield)

3: Adafruit128x32

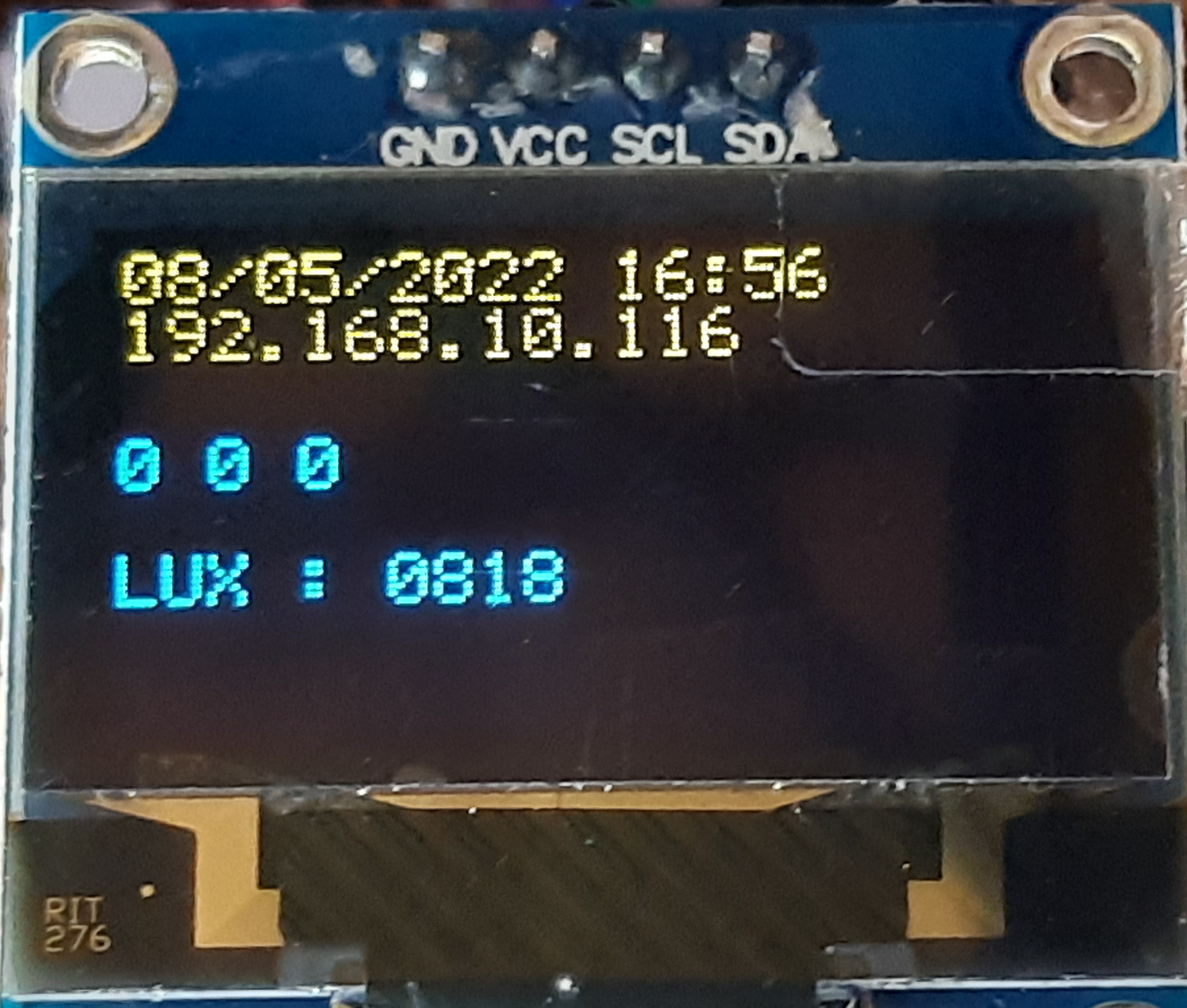

4: Adafruit128x64
