IRelay / IRY

Syntaxe :

IRelay(deviceIndex,RelayNr,NewState)

IRY(deviceIndex,RelayNr,NewState)

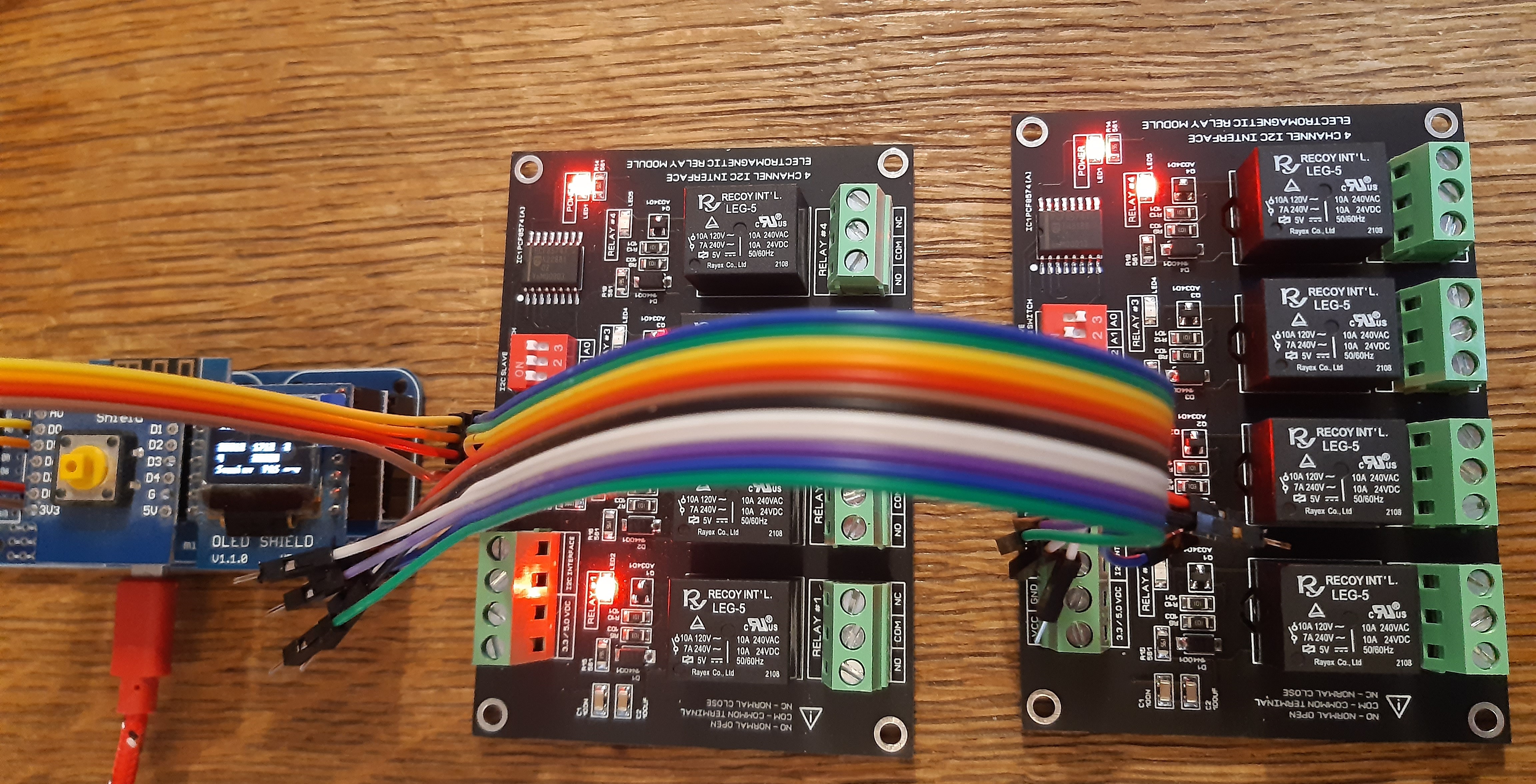

Applique la nouvelle valeur à une sortie relai d'un board connecté en I2C.

Les périphériques concernés sont ceux équipés du chip PCF8574.

Le deviceIndex peut valoir entre [0..6]

ATTENTION :

Le PCF8574 peut avoir des adresse de 0x20 à 0x27

OR l'adresse 0x27 est réservée pour le display LCM1602 (un PCF8574 fait l'interface avec le LCM1602), donc seuls les adresses 0x20..0x26 sont disponibles pour les IO PCF8574.

Il ne peut donc pas y avoir plus de 7 module relay I2C connectés. Chaque module peut contenir jusqu'à 8 relais.

Exemple

IRelay(1,5,T);

Inverse le relai no 5 du module '1' (i.e. le second module, le premier étant numéroté '0')
