Install
Installation initiale
L’installation initiale du logicielle nécessite d'indiquer au module MirTOS une configuration minimale afin qu'il puisse se connecter au réseau WiFi.
Il existe plusieurs moyen de se connecter au module qui n'aurait aucune configuration....
1) Par une ligne série
En se connectant avec une ligne série (type RS232) au module (référez vous à la section HW pour connaître les connexions possibles), il est possible d'entrer un certain nombre de commandes directement.
La liaison série s'effectue à 115000 Bd 8/1/N
Une fois la liaison établie, la commande SetConfig(); ou SC(); en raccourci, permet d'envoyer la configuration au module. Une fois la configuration envoyée, il convient d'enregistrer en flash la config avec la fonction WriteConfig(); ou WC();. Et finalement lancer un Reset du module avec la fonction Reset(); ou RT();.
Attention, chaque commande doit se terminer avec un ';' (point virgule)
Les variables de configuration sont décrites dans le chapitre 'Config'
La configuration minimum pour que le module puisse être accessible est :
- Nom du device
- Wifi SSID
- Wifi Password
Donc, il faudra envoyer les commandes :
SC(General,Device,deviceName);
SC(General,Wifi_ssid,SSID);
SC(General,Wifi_password,WifiPassword);
WC();
RT();
Après le redémarrage du module, il sera accessible par sa page web sur le réseau local, et les autres éléments de configuration pourront être donnés par la page web (cf ci-dessous)
Il est néanmoins possible d'envoyer aussi par la ligne série d'avantage, voire l'ensemble de la config, comme par exemple :
SC(General,Device,myDevice);
SC(General,Wifi_ssid,mySSID);
SC(General,Wifi_password,myPassword);
SC(General,MQTT_Server,192.168.0.52);
SC(General,MQTT_Topic,MirTOS);
SC(General,NTP_Server,0.fr.pool.ntp.org);
SC(General,NTP_TimeZone,1);
SC(General,NTP_Port,123);
SC(General,NTP_Lat,44);
SC(General,NTP_Lon,4);
SC(General,FW_Server,192.168.0.52);
SC(General,FW_Port,8080);
WC();
RT();
2) Par une page Web
Dans la mesure où le module n'est pas connecté à un Wifi, il se lancera en mode AP (Access Point).
Dans ce cas, il est possible de se connecter au Wifi du module, puis à la page Web avec l'URL :
http://192.168.4.1/FILE
Si une configuration a déjà été effectuée et que le module est connecté au Wifi local, alors l'URL devient :
http://localIP/FILE

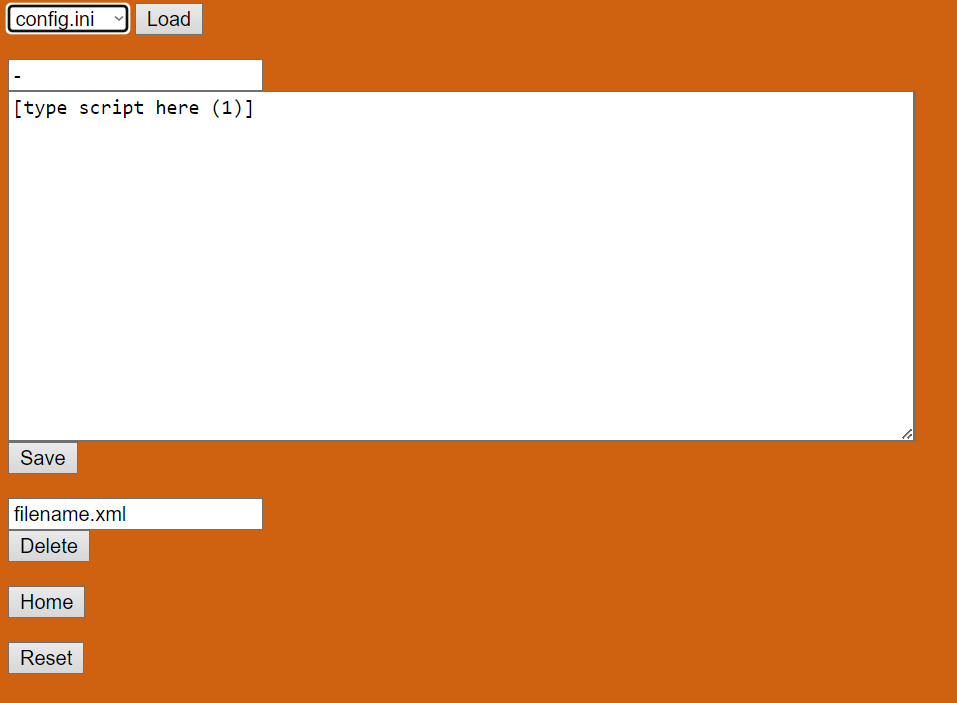

Alors, vous obtenez l'écran suivant :
Vous pouvez alors mettre dans la zone de texte la config (cf chapitre sur la config) et sauver la config.
Elle ne sera active qu'après un reset.

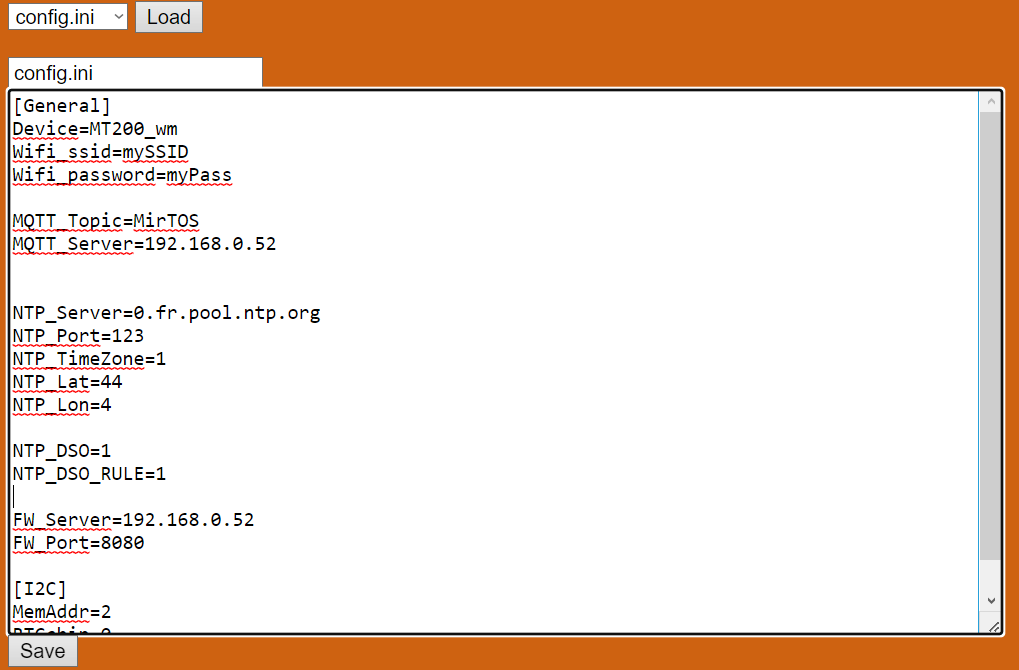

Exemple :
Le bouton 'Load' permet de charger un fichier depuis la mémoire du module, et le bouton 'Save' permet de sauvegarder le fichier dans la mémoire du module.
Le bouton 'Delete' permet de supprimer un fichier, et le bouton Reset permet de lancer un reboot du module.
Référez vous aussi à la page concernant l'URL /FILE (Device/Web/FILE)
Remarque :
Si le module est équipé d'un écran, alors l'IP du module sera affiché sur l'écran.
Dans le cas d'une liaison série, l'IP du module est aussi affiché lors du démarrage après la connexion au Wifi.
