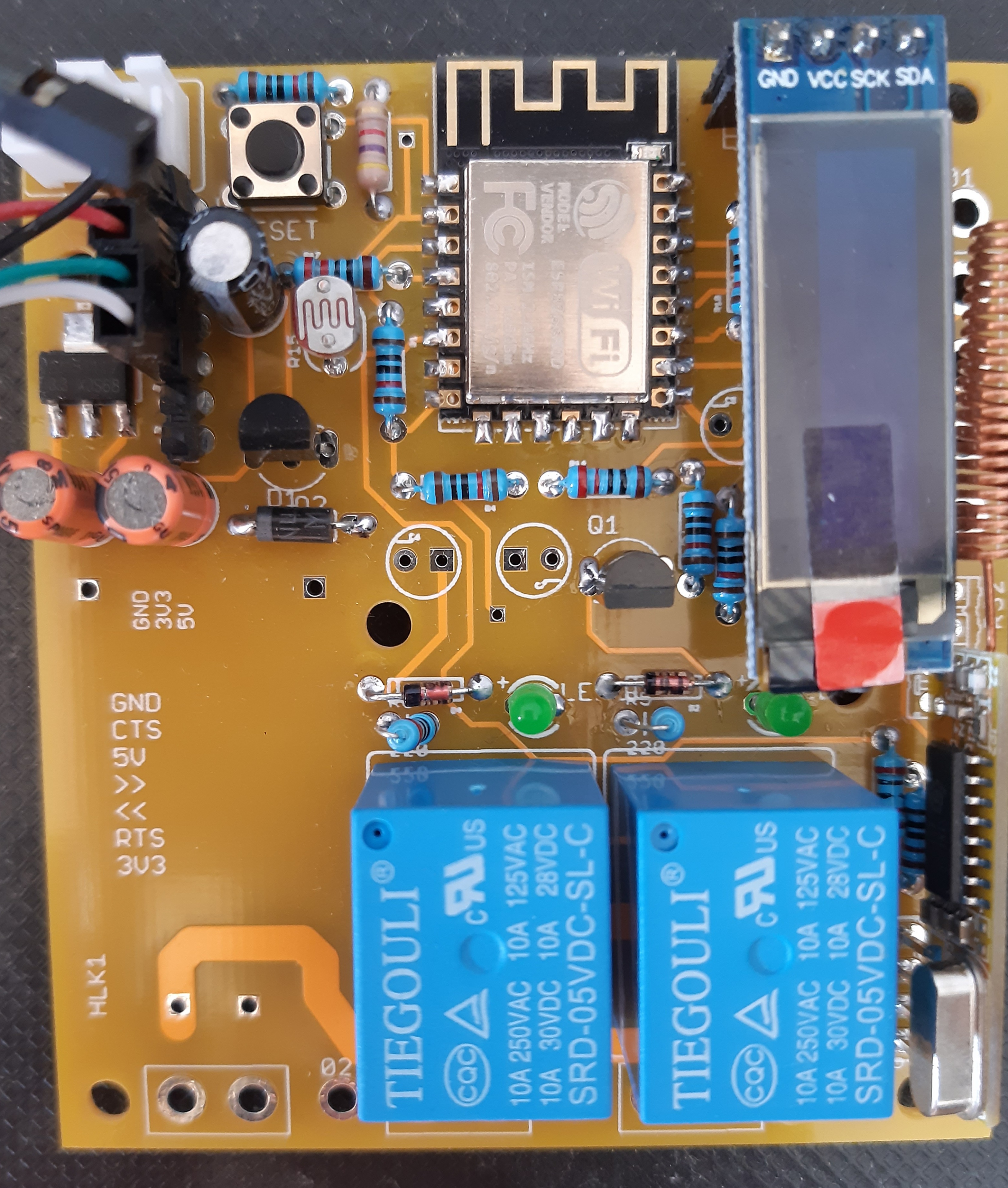

UHW003

Ce modules a été complètement dessiné dans le but d'être utilisé par MirTOS.

Il est conçu autour d'un ESP12 et dispose d'une mémoire fash de 4MB

La flash est divisée ainsi :

SPIFFS (espace pour les fichiers du module) : 1MB

Flash programme & OTA : approx. 3 MB

En version 20.3, le firmware a une taille d'approx. 450k

Il comporte :

2 relais

2 entrée 'bouton'

1 Led bicolore

1 récepteur 433MHz

2 accès au bus I2C : le premier avec le pinout direct d'un écran OLED, le second avec le pinout d'un RTC

1 capteur de lumière

1 connecteur d'alimentation 5V

1 alimentation 220V

1 connecteur série

1 bouton 'Reset' et un bouton 'Program'

Programmation par l'accès série :

La programmation s'effectue en connectant un PC par la ligne série au module.

<Photo>

Une fois connecté, le téléchargement du firmware est effectué après avoir pressé sur <Reset> (maintenir) puis <Program> (maintenir) et relâcher <Reset>et finalement relâcher <Program>.

A ce moment le module est prêt à recevoir le nouveau firmware, il suffit de lancer le téléchargement depuis le PC :

............................

Schématique :

PCB :
